مراحل ساخت قالب صنعتی
مراحل ساخت قالب صنعتی از بررسی نقشه و نیاز های تولید آغاز می شود و با طراحی مهندسی، انتخاب مواد، ماشینکاری دقیق، مونتاژ، تست و اصلاح نهایی ادامه پیدا می کند. کیفیت هر مرحله مستقیما بر دقت قطعه، عمر قالب و هزینه تولید تاثیر دارد.
اگر بخواهیم پاسخ را کوتاه کنیم، یک قالب صنعتی استاندارد باید ابتدا از نظر فنی طراحی شود، سپس قطعات آن با دقت ماشینکاری شوند و در نهایت قبل از ورود به تولید انبوه، تحت تست و کنترل ابعادی قرار گیرد.

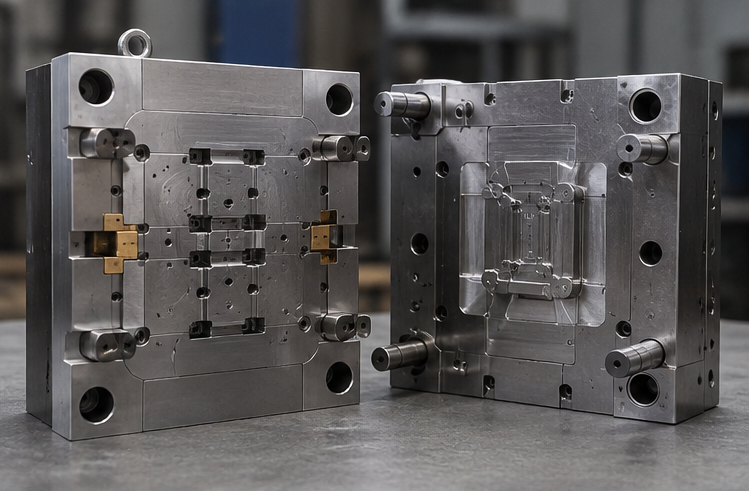

قالب صنعتی چیست؟
قالب صنعتی ابزاری مهندسی شده است که برای شکل دهی و تولید تعداد زیادی قطعه با ابعاد و هندسه مشخص مورد استفاده قرار می گیرد. این قالب ها در فرآیند هایی مانند تزریق پلاستیک، ریخته گری تحت فشار، فورج، پرسکاری و شکل دهی ورق کاربرد دارند. بسته به نوع فرآیند، ساختمان قالب، جنس اجزا و روش تولید آن می تواند کاملا متفاوت باشد.
در ساخت یک قالب، فقط شکل ظاهری قطعه اهمیت ندارد. عواملی مانند جنس مواد اولیه، میزان فشار و دمای کاری، تعداد سیکل مورد انتظار، سیستم خنک کاری، مکانیزم پران و نحوه خروج قطعه نیز باید از ابتدا بررسی شوند. به همین دلیل مراحل تولید قالب صنعتی یک فرآیند کاملا مهندسی است و نمی توان آن را صرفا به ماشینکاری چند قطعه فلزی محدود کرد.
انتخاب درست فولاد ابزار، تلرانس های مناسب و کیفیت سطح نیز از عوامل تعیین کننده عملکرد قالب هستند. هرچه نیاز پروژه به دقت، تیراژ و عمر کاری بیشتر باشد، طراحی و ساخت باید با کنترل دقیق تری انجام شود.
مراحل تولید قالب صنعتی
مراحل ساخت قالب صنعتی معمولا از دریافت اطلاعات فنی و بررسی قطعه شروع می شود و پس از طراحی، ساخت اجزا، مونتاژ و تست به پایان می رسد. در پروژه های حرفه ای، قبل از شروع ماشینکاری، تمام جزئیات قالب در نرم افزار های تخصصی بررسی می شوند تا خطا های احتمالی در همان مرحله طراحی شناسایی شوند.
فرآیند کلی را می توان در سه بخش اصلی خلاصه کرد: طراحی مهندسی، ساخت و ماشینکاری، و در نهایت مونتاژ و تست. البته در پروژه های پیچیده، کنترل کیفیت و اصلاحات بین این مراحل نیز چندین بار تکرار می شود.
طراحی قالب
اولین مرحله مهم، تحلیل قطعه و تبدیل اطلاعات آن به یک طرح قابل ساخت است. در این بخش نقشه قطعه، جنس ماده، ضخامت ها، تلرانس های ابعادی، محل خطوط جدایش و نحوه خارج شدن قطعه از قالب بررسی می شود.
طراح باید پیش از مدل سازی نهایی مشخص کند که قالب چند حفره داشته باشد، سیستم راهگاهی چگونه طراحی شود و مکانیزم پران یا خروج قطعه به چه شکل باشد. همچنین باید نقاط حساس مانند گوشه های تیز، دیواره های نازک و قسمت هایی که احتمال تمرکز تنش دارند شناسایی شوند.
امروزه استفاده از نرم افزار های CAD و CAM باعث شده دقت این مرحله افزایش پیدا کند. مدل سه بعدی قالب امکان بررسی برخورد قطعات، حرکت اجزا، فاصله ها و نحوه مونتاژ را فراهم می کند. در برخی پروژه ها نیز شبیه سازی فرآیند تولید برای بررسی جریان مواد، خنک کاری یا احتمال ایجاد عیب انجام می شود.
در واقع طراحی دقیق، پایه اصلی مراحل ساخت قالب صنعتی است؛ زیرا بسیاری از خطا هایی که در زمان ساخت ایجاد می شوند، ریشه در تصمیم های نادرست طراحی دارند.

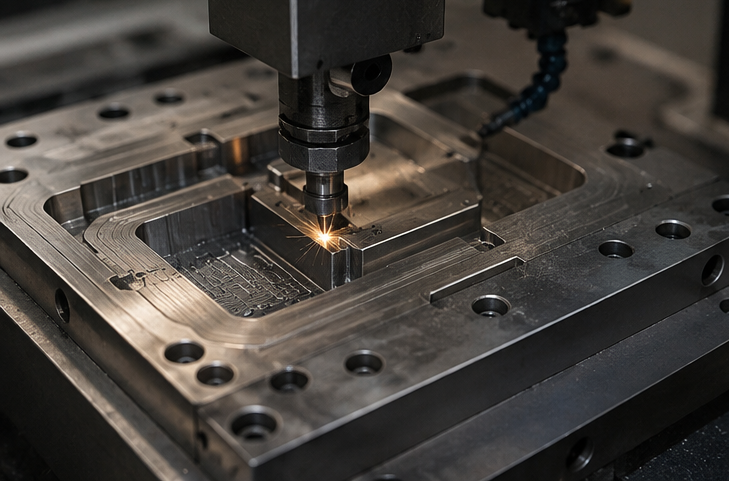

ساخت و ماشینکاری قالب
پس از تایید طراحی، ساخت قطعات قالب آغاز می شود. در این مرحله ابتدا فولاد یا آلیاژ مناسب بر اساس شرایط کاری انتخاب و قطعات اولیه آماده می شوند. سپس عملیات هایی مانند فرزکاری، تراشکاری، سوراخکاری، سنگ زنی و در پروژه های دقیق تر EDM انجام می شود.
دقت ماشینکاری اهمیت زیادی دارد، زیرا کوچک ترین خطا در ابعاد قطعات می تواند باعث ایجاد لقی، عدم انطباق، پلیسه یا مشکل در عملکرد قالب شود. به همین دلیل استفاده از ماشین آلات CNC و ابزار های اندازه گیری دقیق در پروژه های حرفه ای اهمیت بالایی دارد.
برخی اجزای قالب پس از ماشینکاری تحت عملیات حرارتی قرار می گیرند تا سختی و مقاومت سایشی مناسبی پیدا کنند. پس از عملیات حرارتی نیز ممکن است سنگ زنی یا ماشینکاری تکمیلی انجام شود تا ابعاد نهایی به تلرانس مورد نظر برسد.
در این بخش از مراحل تولید قالب صنعتی، کنترل ابعادی باید به صورت مرحله ای انجام شود و نباید تمام اندازه گیری ها به پایان فرآیند موکول شوند. کنترل مداوم باعث می شود خطا های احتمالی زودتر شناسایی شده و هزینه اصلاح کاهش پیدا کند.

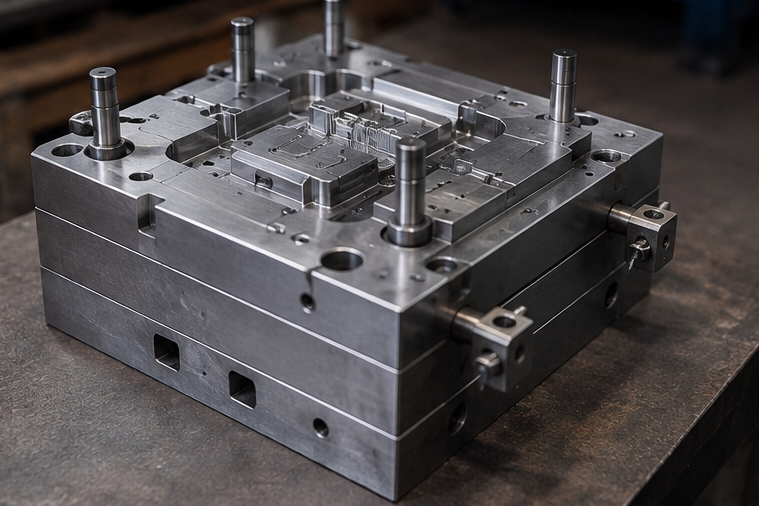

مونتاژ و تست قالب
پس از آماده شدن اجزا، قطعات قالب طبق نقشه مونتاژ می شوند. در این بخش از مراحل ساخت قالب صنعتی، حرکت صحیح اجزای متحرک، میزان لقی، عملکرد سیستم پران، انطباق نیمه های قالب و وضعیت سیستم خنک کاری بررسی می شود.
مونتاژ صرفا کنار هم قرار دادن قطعات نیست. هر جزء باید در موقعیت دقیق خود قرار گیرد و حرکت مکانیزم ها بدون گیرکردن یا فشار اضافی انجام شود. همچنین سطوح تماس و خطوط جدایش باید به دقت کنترل شوند.
پس از مونتاژ، قالب وارد مرحله تست می شود. در تست اولیه، قطعه تولید شده از نظر ابعاد، ظاهر، پلیسه، تابیدگی، پرشدگی و سایر ویژگی های مورد انتظار بررسی می شود. اگر مشکلی مشاهده شود، علت آن تحلیل و بخش مورد نظر اصلاح می شود.
این مرحله در مراحل تولید قالب صنعتی اهمیت زیادی دارد، زیرا عملکرد واقعی قالب تنها با مشاهده آن در شرایط تولید مشخص می شود. تست مناسب می تواند قبل از تولید انبوه، بسیاری از مشکلات پرهزینه را شناسایی کند.
عوامل موثر بر کیفیت قالب صنعتی
کیفیت نهایی قالب به یک عامل محدود نیست و مجموعه ای از تصمیم های طراحی، مواد اولیه، ماشینکاری و کنترل کیفیت را شامل می شود. حتی اگر طراحی مناسب باشد، استفاده از فولاد نامناسب یا ماشینکاری ضعیف می تواند عمر قالب را کاهش دهد.
مهم ترین عوامل موثر عبارتند از:
- انتخاب صحیح فولاد و مواد اولیه بر اساس فشار، دما و تعداد سیکل
- دقت طراحی، ماشینکاری و کنترل ابعادی
- کیفیت عملیات حرارتی و پرداخت سطوح
- طراحی مناسب خنک کاری، راهگاهی و سیستم پران
- نحوه مونتاژ، تست و نگهداری قالب
در مراحل ساخت قالب صنعتی باید بین هزینه اولیه و عملکرد مورد انتظار تعادل برقرار شود. استفاده از فولاد بسیار ارزان ممکن است قیمت اولیه را کاهش دهد، اما در صورت افزایش سایش یا شکست زودهنگام، هزینه تعمیر و توقف تولید بیشتر خواهد شد.
همچنین کیفیت سطح حفره قالب مستقیما بر ظاهر قطعه تاثیر می گذارد. در قطعاتی که ظاهر اهمیت زیادی دارد، عملیات پولیش و پرداخت باید با دقت بیشتری انجام شود.
تجربه سازنده نیز اهمیت بالایی دارد. مجموعه هایی مانند پارسا قالب با توجه به تجربه در طراحی و ساخت قالب می توانند از همان ابتدای پروژه، مشکلات احتمالی تولید را شناسایی و از دوباره کاری جلوگیری کنند.
هزینه ساخت قالب صنعتی
هزینه ساخت قالب به یک عدد ثابت محدود نمی شود و باید بر اساس مشخصات واقعی پروژه محاسبه شود. نوع قالب، ابعاد قطعه، تعداد حفره ها، جنس فولاد، پیچیدگی مکانیزم ها و دقت مورد نیاز از مهم ترین عوامل تعیین کننده قیمت هستند.
برای یک برآورد منطقی، ابتدا باید نقشه یا مدل سه بعدی قطعه بررسی شود. سپس مشخص می شود چه نوع فولادی مناسب است، قالب چند حفره خواهد داشت و چه تجهیزاتی برای ساخت آن مورد نیاز است.
عامل | تاثیر بر هزینه |
| پیچیدگی قطعه | افزایش زمان طراحی و ماشینکاری |
تعداد حفره ها | افزایش مصرف مواد و زمان ساخت |
| جنس فولاد | تاثیر مستقیم بر قیمت مواد اولیه |
دقت مورد نیاز | افزایش هزینه ماشینکاری و کنترل |
| سیستم خنک کاری | افزایش پیچیدگی و هزینه ساخت |
مکانیزم های خاص | افزایش تعداد قطعات و زمان مونتاژ |
نتیجه گیری
مراحل ساخت قالب صنعتی مجموعه ای از فعالیت های به هم پیوسته است که از تحلیل قطعه و طراحی مهندسی آغاز می شود و تا ماشینکاری، مونتاژ، تست و اصلاح ادامه پیدا می کند. کیفیت نهایی قالب زمانی قابل قبول خواهد بود که تمام این مراحل با دقت و هماهنگی انجام شوند.
در یک پروژه حرفه ای، تنها قیمت اولیه قالب نباید معیار تصمیم گیری باشد. عمر کاری، دقت قطعه، قابلیت تعمیر، کیفیت ماشینکاری و پایداری عملکرد نیز باید در نظر گرفته شوند. انتخاب فولاد مناسب و طراحی اصولی می تواند از بسیاری از هزینه های آینده جلوگیری کند.
در نهایت، موفقیت مراحل تولید قالب صنعتی به ترکیب دانش طراحی، تجهیزات مناسب، کنترل کیفیت و تجربه سازنده وابسته است. هرچه این فرآیند از مرحله طراحی با دقت بیشتری مدیریت شود، احتمال رسیدن به قالبی دقیق، بادوام و اقتصادی بیشتر خواهد بود.
سوالات متداول
1 . ساخت قالب صنعتی چقدر زمان می برد؟
مدت زمان تولید به نوع قالب، پیچیدگی قطعه، جنس مواد و میزان دقت مورد نیاز بستگی دارد.
2 .مهم ترین مرحله در طراحی و تولید قالب چیست؟
طراحی دقیق و اصولی اهمیت زیادی دارد، زیرا روی کیفیت، عملکرد و هزینه نهایی تاثیر می گذارد.
3 .چه عواملی باعث افزایش عمر قالب می شوند؟
انتخاب مواد مناسب، ماشینکاری دقیق، نگهداری صحیح و استفاده درست از قالب باعث افزایش دوام آن می شوند.
4 .هزینه تولید قالب چگونه محاسبه می شود؟
هزینه بر اساس نوع قالب، ابعاد قطعه، تعداد حفره ها، جنس فولاد و میزان پیچیدگی ساخت تعیین می شود.
5 .آیا تست قالب قبل از شروع تولید ضروری است؟
بله، تست اولیه باعث شناسایی مشکلات احتمالی و اطمینان از عملکرد صحیح قالب قبل از تولید انبوه می شود.
