تعمیر قالب تزریق پلاستیک
تعمیر قالب تزریق پلاستیک زمانی اهمیت پیدا می کند که قالب در اثر استفاده مداوم، فشار کاری، فرسایش یا خطاهای عملیاتی دچار افت عملکرد شده باشد. تعمیر اصولی می تواند از توقف خط تولید جلوگیری کند، کیفیت قطعات را حفظ کند و هزینه ساخت قالب جدید را کاهش دهد.
قالب تزریق پلاستیک یکی از تجهیزات مهم در فرآیند تولید قطعات پلیمری است و کوچک ترین آسیب در بخش هایی مانند حفره، ماهیچه، سیستم پران، راهگاه یا مدار خنک کاری می تواند کیفیت محصول نهایی را تحت تاثیر قرار دهد. به همین دلیل، تشخیص دقیق ایراد و انتخاب روش تعمیر متناسب با نوع آسیب اهمیت زیادی دارد.

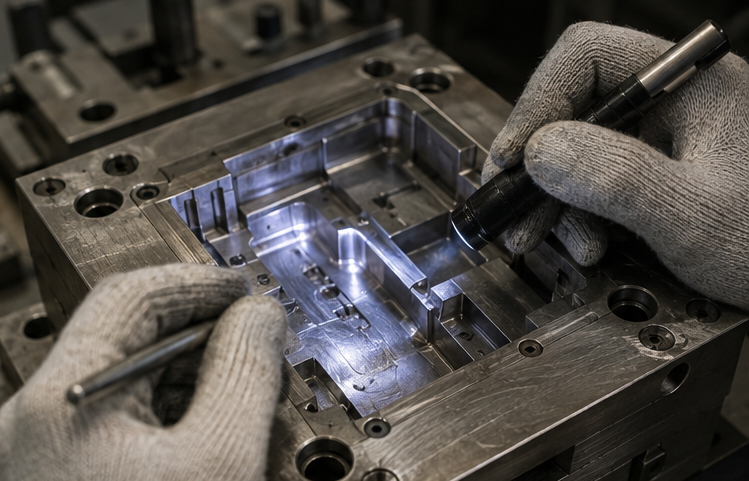

تعمیر قالب پلاستیک چیست؟
تعمیر قالب پلاستیک مجموعه ای از عملیات فنی برای شناسایی، اصلاح یا تعویض قطعات آسیب دیده قالب است. هدف اصلی این فرآیند، بازگرداندن قالب به شرایطی است که بتواند قطعات را با دقت ابعادی و کیفیت سطح مناسب تولید کند.
همه خرابی ها به معنای نیاز به بازسازی کامل قالب نیستند. گاهی یک مشکل ساده مانند فرسودگی پین پران، گرفتگی مسیر خنک کاری یا آسیب جزئی به سطح حفره با یک تعمیر محدود برطرف می شود. در مقابل، ترک خوردگی بخش های حساس، سایش شدید یا تغییر ابعاد حفره ممکن است به ماشینکاری مجدد، جوشکاری تخصصی یا ساخت قطعه جدید نیاز داشته باشد.
یکی از نکات مهم در تعمیر قالب تزریق پلاستیک این است که تعمیر نباید فقط به برطرف کردن علامت خرابی محدود شود. برای مثال، اگر پین پران به دلیل لقی بیش از حد آسیب دیده باشد، تنها تعویض پین کافی نیست و باید بوش و محل حرکت آن نیز بررسی شود. در غیر این صورت، احتمال تکرار خرابی در مدت کوتاه وجود دارد.
دلایل خرابی قالب تزریق پلاستیک
خرابی قالب معمولا نتیجه یک عامل واحد نیست و می تواند بر اثر ترکیبی از فرسایش، شرایط نامناسب تولید، طراحی ضعیف یا نگهداری ناکافی ایجاد شود. شناخت علت اصلی خرابی، بخش مهمی از فرآیند تعمیر است؛ زیرا در غیر این صورت ممکن است ایراد پس از مدتی دوباره ظاهر شود.
یکی از رایج ترین عوامل، سایش قطعات متحرک است. پین های پران، بوش ها، ستون های راهنما و سایر اجزایی که به صورت مداوم حرکت می کنند، در اثر کارکرد طولانی دچار فرسایش می شوند. افزایش لقی این قطعات می تواند باعث ایجاد خطا در حرکت قالب و حتی آسیب به سطوح حساس شود.
دمای بالا نیز عامل مهم دیگری است. تغییرات مداوم دما در زمان تزریق و خنک شدن می تواند تنش حرارتی ایجاد کند. در شرایط نامناسب، این تنش ها ممکن است به ترک خوردگی یا تغییر شکل برخی بخش های قالب منجر شوند.
کیفیت نامناسب مواد اولیه، فشار تزریق بالا، تنظیم نادرست دستگاه و استفاده از مواد ساینده نیز می توانند سرعت فرسایش را افزایش دهند. در فرآیند تعمیر قالب تزریق پلاستیک، باقی ماندن رطوبت، مواد خورنده یا آلودگی در مسیرهای مختلف قالب نیز باید بررسی شود؛ زیرا این عوامل می توانند باعث خوردگی و آسیب به اجزای قالب شوند..
برخی نشانه ها می توانند هشدار اولیه خرابی باشند:
- افزایش ناگهانی پلیسه در قطعه
- تغییر ابعاد یا ظاهر محصول
- گیر کردن قطعه هنگام پران
- ایجاد صدای غیرعادی هنگام باز و بسته شدن قالب
- افزایش زمان سیکل تولید
- کاهش کیفیت سطح قطعه
مراحل تعمیر قالب پلاستیک
فرآیند تعمیر باید به صورت مرحله ای انجام شود تا علت اصلی مشکل مشخص شود و تعمیرات بدون آسیب به سایر اجزای قالب انجام گیرد. عجله در باز کردن یا ماشینکاری قطعات می تواند باعث افزایش هزینه و حتی غیرقابل استفاده شدن بخش هایی از قالب شود.
عیب یابی و بررسی قالب
اولین مرحله، بررسی دقیق وضعیت قالب است. در این مرحله قالب از دستگاه جدا شده و پس از تمیزکاری اولیه، اجزای مختلف آن مورد بررسی قرار می گیرند. هدف این است که مشخص شود خرابی دقیقا در کدام قسمت ایجاد شده و چه عواملی باعث آن شده اند.
سطوح حفره و ماهیچه باید از نظر خراش، خوردگی، ترک، سایش و تغییر ابعاد بررسی شوند. قطعات متحرک نیز از نظر میزان لقی و حرکت صحیح کنترل می شوند. همچنین سیستم پران، راهگاه، سیستم خنک کاری و بخش های هدایت کننده باید مورد ارزیابی قرار گیرند.
پس از مشخص شدن ایراد، باید تعیین شود که قطعه نیاز به تعمیر دارد یا تعویض. برای مثال، اگر پین پران فقط دچار سایش شده باشد، تعویض آن گزینه مناسبی است؛ اما اگر محل قرارگیری پین نیز آسیب دیده باشد، در فرآیند تعمیر قالب تزریق پلاستیک باید هر دو بخش بررسی و در صورت نیاز اصلاح شوند.
این مرحله همچنین فرصت مناسبی برای شناسایی مشکلاتی است که هنوز باعث خرابی نشده اند. پیشگیری از خرابی های بعدی یکی از مهم ترین مزایای یک عیب یابی کامل است.
تعمیر و تعویض قطعات
پس از مشخص شدن ایرادات، عملیات تعمیر آغاز می شود. نوع عملیات به جنس قالب، میزان آسیب و موقعیت قطعه بستگی دارد. برخی قطعات به سادگی تعویض می شوند، در حالی که بعضی بخش ها نیاز به ماشینکاری، سنگ زنی، پولیش یا جوشکاری تخصصی دارند.
در بخش های حساس قالب، دقت تعمیر بسیار مهم است. اگر سطح حفره یا ماهیچه بیش از اندازه ماشینکاری شود، ابعاد قطعه نهایی تغییر می کند. به همین دلیل، میزان برداشت ماده باید بر اساس نقشه، اندازه گیری و شرایط واقعی قالب تعیین شود.

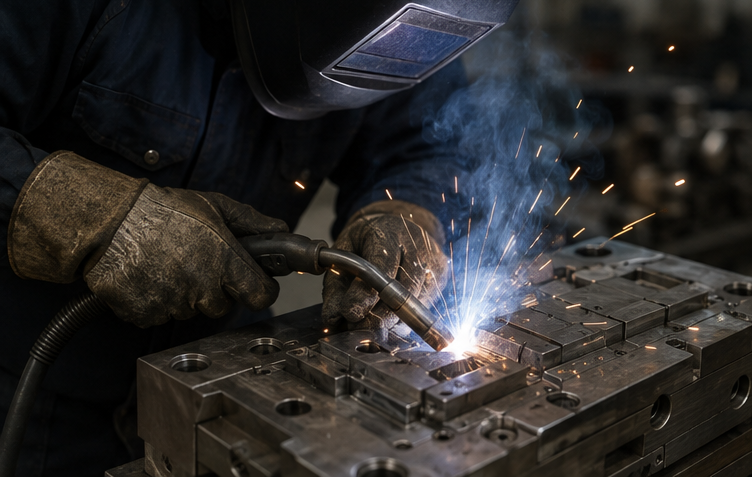

جوشکاری ترمیمی یکی از روش هایی است که برای اصلاح برخی آسیب های سطحی و بازسازی قسمت های فرسوده مورد استفاده قرار می گیرد. پس از جوشکاری، محل تعمیر معمولا نیاز به ماشینکاری و پرداخت دارد تا هندسه اولیه بازیابی شود.
پس از تعمیر، مونتاژ باید با دقت انجام شود. میزان لقی، حرکت اجزای متحرک، عملکرد سیستم پران و انطباق دو نیمه قالب باید بررسی شود. در صورت نیاز، قالب پیش از ورود به تولید اصلی تست می شود تا عملکرد آن تحت شرایط واقعی ارزیابی شود.
در پروژه های تعمیر قالب تزریق پلاستیک و بازسازی قالب، مجموعه هایی مانند پارسا قالب می توانند با بررسی نوع آسیب، وضعیت اجزای قالب و نیازهای تولید، روش مناسب برای تعمیر یا بازسازی قالب را پیشنهاد دهند.

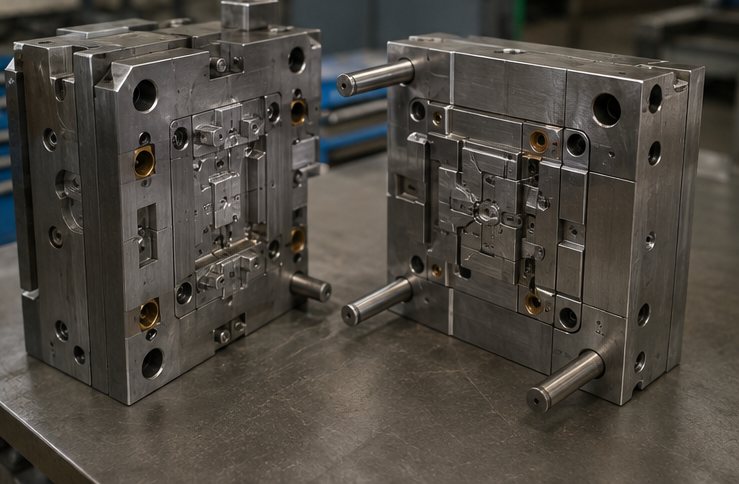

هزینه تعمیر قالب به چه عواملی بستگی دارد؟
هزینه تعمیر به نوع خرابی، تعداد قطعات آسیب دیده، میزان ماشینکاری و پیچیدگی قالب بستگی دارد و نمی توان برای تمام قالب ها یک قیمت ثابت تعیین کرد. قالبی که تنها به تعویض چند قطعه استاندارد نیاز دارد، طبیعتا هزینه بسیار متفاوتی نسبت به قالبی خواهد داشت که حفره یا ماهیچه آن آسیب جدی دیده است.
جنس فولاد قالب نیز تاثیر مستقیمی بر هزینه دارد. برخی فولادها برای تعمیر به فرآیندهای ماشینکاری یا عملیات حرارتی خاص نیاز دارند. همچنین میزان سختی قطعه می تواند زمان و تجهیزات مورد نیاز برای تعمیر را تغییر دهد.
پیچیدگی هندسی قالب عامل مهم دیگری است. قالب هایی که دارای حفره های پیچیده، اسلاید، ماهیچه های متعدد یا سیستم پران خاص هستند، معمولا به زمان بیشتری برای باز کردن، عیب یابی و مونتاژ نیاز دارند.
وضعیت سیستم خنک کاری نیز باید در برآورد هزینه تعمیر قالب تزریق پلاستیک در نظر گرفته شود. گرفتگی یا آسیب کانال های خنک کاری می تواند نیازمند تمیزکاری تخصصی، اصلاح مسیر یا تعویض برخی اجزا باشد.
عامل موثر | تاثیر بر هزینه تعمیر |
| نوع و شدت خرابی | خرابی شدید هزینه بیشتری دارد |
جنس فولاد قالب | ماشینکاری و تعمیر برخی فولادها دشوارتر است |
| تعداد قطعات آسیب دیده | قطعات بیشتر یعنی زمان و هزینه بیشتر |
پیچیدگی هندسی | قالب های پیچیده به تعمیر دقیق تری نیاز دارند |
| میزان ماشینکاری | برداشت و اصلاح بیشتر، هزینه بالاتری دارد |
قطعات قابل تعویض | قیمت و تعداد قطعات روی هزینه اثر می گذارد |
| نیاز به تست و تنظیم | تست مجدد می تواند زمان تعمیر را افزایش دهد |
برای کاهش هزینه، بهتر است تعمیرات به زمان بروز خرابی کامل موکول نشود. بازرسی دوره ای می تواند فرسایش قطعات را در مراحل اولیه شناسایی کند. در این شرایط، گاهی با تعویض یک قطعه کوچک می توان از آسیب دیدن بخش های گران قیمت قالب جلوگیری کرد.
همچنین پیش از شروع تعمیر، بهتر است وضعیت کلی قالب بررسی شود. گاهی هزینه تعمیر یک بخش به تنهایی پایین است، اما اگر چند قسمت دیگر نیز در آستانه خرابی باشند، انجام همزمان تعمیرات می تواند از توقف دوباره خط تولید جلوگیری کند.
نتیجه گیری
تعمیر قالب تزریق پلاستیک زمانی نتیجه مطلوبی دارد که ابتدا علت خرابی به صورت دقیق شناسایی شود و سپس روش تعمیر متناسب با وضعیت قالب انتخاب شود. تعویض قطعات فرسوده، اصلاح سطوح آسیب دیده، ماشینکاری دقیق، بررسی سیستم پران و کنترل مسیرهای خنک کاری از مهم ترین اقداماتی هستند که می توانند عملکرد قالب را به شرایط مناسب بازگردانند.
از طرف دیگر، تعمیر موفق فقط به بازسازی یک قطعه محدود نمی شود. کنترل ابعادی، مونتاژ صحیح و تست قالب پس از تعمیر نیز اهمیت زیادی دارد. انجام این مراحل باعث می شود احتمال تکرار خرابی کاهش پیدا کند و قالب بتواند با دقت و پایداری بیشتری به چرخه تولید بازگردد.
در نهایت، نگهداری منظم و بازرسی دوره ای بهترین راه برای افزایش عمر قالب است. شناسایی زودهنگام سایش، خوردگی، ترک و مشکلات سیستم پران می تواند هزینه های سنگین تعمیرات اضطراری و توقف خط تولید را کاهش دهد.
سوالات متداول
1.آیا هر قالب آسیب دیده قابل تعمیر است؟
خیر. بیشتر قالب ها قابل تعمیر هستند، اما در صورت آسیب شدید، تغییر شکل گسترده یا هزینه بالای بازسازی ممکن است ساخت مجدد اقتصادی تر باشد.
2.چه زمانی قالب نیاز به تعمیر دارد؟
تغییر کیفیت قطعه، ایجاد پلیسه، گیر کردن محصول، افزایش زمان سیکل، صدای غیرعادی و کاهش دقت عملکرد قالب از نشانه های رایج نیاز به بررسی و تعمیر هستند.
3.آیا تعویض قطعات بهتر از تعمیر آنها است؟
به نوع قطعه و میزان آسیب بستگی دارد. قطعات استاندارد معمولا تعویض می شوند، اما برخی سطوح و اجزای اصلی در صورت امکان با ماشینکاری یا ترمیم بازسازی می شوند.
4.هزینه تعمیر قالب چگونه مشخص می شود؟
پس از بازدید و عیب یابی می توان وضعیت قطعات، میزان ماشینکاری، نیاز به تعویض و زمان تعمیر را مشخص کرد و بر اساس آن هزینه تقریبی را برآورد کرد.
