مراحل طراحی قالب دایکست
طراحی قالب دایکست از بررسی دقیق قطعه و انتخاب روش ساخت شروع می شود و با طراحی سه بعدی، تعیین سیستم راهگاهی و خنک کاری، انتخاب فولاد مناسب، ماشینکاری و تست نهایی ادامه پیدا می کند. در واقع، کیفیت قالب تاثیر مستقیمی بر دقت ابعادی، کیفیت سطح و هزینه تولید قطعه دارد.
قالب دایکست یکی از مهم ترین تجهیزات در فرآیند ریخته گری تحت فشار است و کوچک ترین خطا در طراحی آن می تواند باعث ایجاد پلیسه، مک، ترک، تابیدگی یا پر نشدن کامل قطعه شود. به همین دلیل، ساخت قالب دایکست باید بر اساس مشخصات واقعی قطعه، نوع آلیاژ و شرایط دستگاه انجام شود.

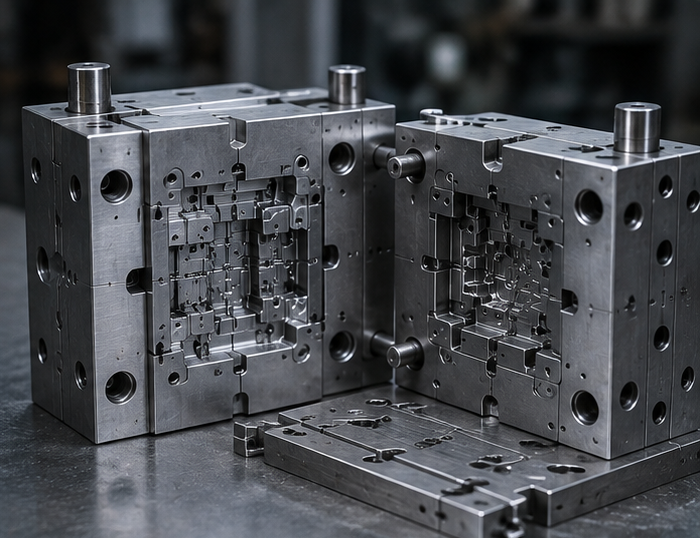

قالب دایکست چیست؟
قالب دایکست مجموعه ای مهندسی شده از اجزای فولادی است که برای شکل دهی فلز مذاب تحت فشار بالا استفاده می شود. این قالب معمولا از دو نیمه اصلی تشکیل می شود که هنگام تزریق بسته شده و پس از انجماد قطعه از یکدیگر باز می شوند.
درون قالب، حفره ای با هندسه دقیق قطعه ایجاد شده است و مسیرهای مشخصی برای ورود فلز، خروج هوا و کنترل دمای قالب در نظر گرفته می شود.
قالب دایکست باید در برابر فشار تزریق، شوک حرارتی و سیکل های متعدد تولید مقاومت کافی داشته باشد. به همین دلیل، انتخاب جنس فولاد، طراحی ضخامت بخش های مختلف، محل خطوط جدایش و نحوه خنک کاری اهمیت زیادی دارد.
مراحل ساخت قالب دایکست
|
مرحله |
هدف |
| بررسی قطعه |
تحلیل هندسه و مشخصات قطعه |
|
طراحی قالب |
ایجاد مدل سه بعدی و تعیین اجزا |
| راهگاهی و خنک کاری |
کنترل جریان مذاب و دمای قالب |
|
ساخت و ماشینکاری |
تولید دقیق اجزای قالب |
| تست و اصلاح |
رفع ایرادات و تایید نهایی |
بررسی قطعه و طراحی اولیه
اولین مرحله، بررسی کامل قطعه ای است که قرار است با قالب تولید شود. در این بخش، ابعاد، ضخامت دیواره ها، سوراخ ها، زوایا، حفره های داخلی، تلرانس ها و کیفیت سطح مورد نیاز بررسی می شوند. همچنین باید مشخص شود قطعه از چه آلیاژی ساخته خواهد شد، زیرا رفتار آلومینیوم و زاماک در زمان تزریق و انجماد یکسان نیست.
یکی از تصمیم های مهم در این مرحله، تعیین جهت باز شدن قالب و محل خط جدایش است. انتخاب اشتباه می تواند باعث ایجاد آندرکات، دشواری خروج قطعه یا افزایش میزان پلیسه شود. به همین دلیل، طراح باید شکل قطعه را از دید فرآیند تولید بررسی کند، نه فقط از نظر ظاهری.
زاویه خروج نیز اهمیت زیادی دارد. سطوحی که بدون زاویه مناسب طراحی شده باشند، هنگام باز شدن قالب می توانند به قطعه یا حفره آسیب بزنند. در صورت نیاز، تغییرات لازم در هندسه قطعه باید پیش از طراحی قالب دایکست با هماهنگی طراح محصول انجام شود.
محل پین های پران، اسلایدها و اینسرت ها نیز در این مرحله مشخص می شود.

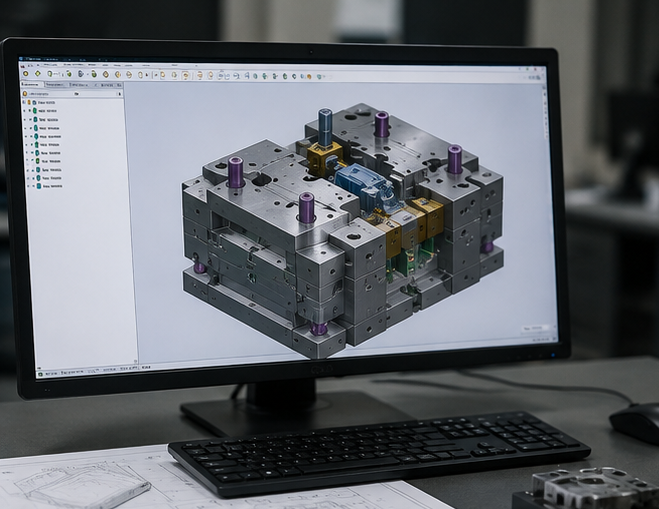

طراحی سه بعدی قالب
پس از تایید طرح اولیه، مدل سه بعدی قالب در نرم افزارهای مهندسی ایجاد می شود. در این مرحله، تمام اجزای اصلی مانند نیمه ثابت، نیمه متحرک، حفره، ماهیچه، پران ها، اسلایدها و اینسرت ها به صورت دقیق مدل سازی می شوند.
مدل سه بعدی فقط برای نمایش ظاهری قالب نیست؛ بلکه مبنای اصلی ماشینکاری و ساخت قطعات به شمار می رود. به همین دلیل، کوچک ترین خطا در ابعاد یا موقعیت اجزا می تواند در مراحل بعدی مشکل ایجاد کند.
در پروژه های دقیق، بررسی تداخل قطعات، کنترل تلرانس ها و شبیه سازی حرکت اجزای قالب پیش از ساخت انجام می شود. این کار امکان شناسایی بسیاری از خطاها را قبل از ورود به مرحله ماشینکاری فراهم می کند و از دوباره کاری جلوگیری خواهد کرد.
طراحی سیستم راهگاهی و خنک کاری
سیستم راهگاهی وظیفه دارد فلز مذاب را با سرعت و مسیر مناسب به حفره قالب منتقل کند و یکی از بخش های مهم در طراحی قالب دایکست محسوب می شود. طراحی نادرست این سیستم می تواند موجب پر نشدن بخشی از قطعه، حبس هوا، ایجاد تخلخل یا افزایش عیوب سطحی شود. بنابراین محل ورودی فلز، اندازه راهگاه، سرریزها و مسیر جریان باید متناسب با هندسه قطعه طراحی شوند.در کنار راهگاه، سیستم خنک کاری نیز اهمیت بالایی دارد. دمای قالب باید در محدوده مناسب کنترل شود تا قطعه با کیفیت ثابت تولید شود. کانال های خنک کاری معمولا در بخش هایی قرار می گیرند که تجمع حرارت بیشتری دارند، اما فاصله و مسیر آنها باید به گونه ای باشد که استحکام قالب کاهش پیدا نکند.
یک سیستم خنک کاری مناسب علاوه بر افزایش کیفیت قطعه، می تواند زمان سیکل تولید را کاهش دهد و عمر کاری قالب را افزایش دهد.
انتخاب متریال قالب
انتخاب فولاد مناسب یکی از تصمیم های تعیین کننده در طول عمر قالب است. قالب دایکست به صورت مداوم در معرض فشار، حرارت و تغییرات دمایی قرار دارد؛ بنابراین فولاد مورد استفاده باید مقاومت حرارتی، سختی، چقرمگی و مقاومت مناسبی در برابر سایش داشته باشد.
برای بخش های مختلف قالب ممکن است از فولادهای گرم کار مناسب استفاده شود. انتخاب دقیق گرید فولاد به نوع آلیاژ تزریقی، دمای کاری، تعداد سیکل مورد انتظار، فشار تزریق و شرایط تولید بستگی دارد.
پس از انتخاب فولاد، عملیات حرارتی نیز اهمیت زیادی دارد. سختی بیش از حد می تواند چقرمگی را کاهش دهد و خطر ترک خوردگی را افزایش دهد، در حالی که سختی پایین ممکن است باعث فرسایش سریع حفره و افت کیفیت قطعه شود.
در طراحی قالب دایکست حرفه ای، فقط قیمت اولیه فولاد ملاک نیست. هزینه چرخه عمر قالب نیز باید بررسی شود. استفاده از متریال مناسب ممکن است هزینه اولیه را افزایش دهد، اما در تولید تیراژ بالا می تواند از تعمیرات زودهنگام و توقف خط تولید جلوگیری کند.

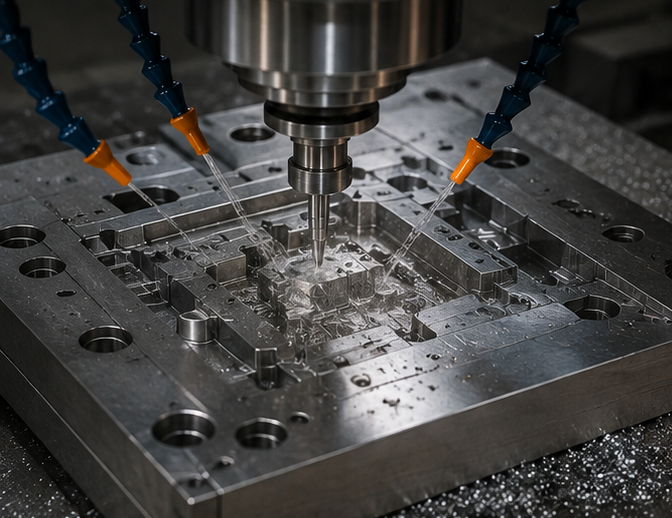

ساخت و ماشینکاری قالب
پس از نهایی شدن نقشه ها و مدل سه بعدی، فرآیند ساخت آغاز می شود. در این مرحله، بلوک های فولادی آماده شده و با استفاده از ماشین آلات دقیق، شکل مورد نظر روی آنها ایجاد می شود. فرز CNC، وایرکات، اسپارک و ماشینکاری دقیق از تجهیزات رایج در ساخت اجزای قالب هستند.
کیفیت ماشینکاری تاثیر مستقیمی بر دقت نهایی قالب دارد. سطوح حفره و ماهیچه باید مطابق مدل طراحی شده ساخته شوند و تلرانس های تعیین شده در تمام اجزا رعایت شود. پس از ماشینکاری نیز عملیات پرداخت و در صورت نیاز پولیش انجام می شود تا کیفیت سطح قالب با نیاز قطعه مطابقت داشته باشد.
یکی از نکات مهم در ساخت قالب، کنترل کیفیت مرحله به مرحله است. اندازه گیری قطعات با تجهیزات دقیق و مقایسه آنها با مدل CAD باعث می شود خطاها پیش از مونتاژ نهایی شناسایی شوند. مجموعه هایی مانند پارسا قالب با تکیه بر طراحی مهندسی و ماشینکاری دقیق، در فرآیند طراحی قالب دایکست به کنترل ابعادی توجه ویژه ای دارند تا احتمال خطا و دوباره کاری کاهش پیدا کند.
تست و اصلاح قالب دایکست
هیچ قالبی نباید بدون تست وارد تولید انبوه شود. تست اولیه فرصتی است برای بررسی عملکرد واقعی قالب و مشخص کردن مشکلاتی که ممکن است در مدل یا ماشینکاری قابل مشاهده نبوده باشند.
در تست، قالب روی دستگاه دایکست نصب شده و با شرایط نزدیک به تولید واقعی مورد ارزیابی قرار می گیرد. مواردی مانند نحوه پر شدن حفره، خروج قطعه، میزان پلیسه، کیفیت سطح، ابعاد قطعه و عملکرد سیستم خنک کاری بررسی می شوند.
اگر قطعه دارای نقص باشد، علت باید به صورت دقیق شناسایی شود. برای مثال، پر نشدن بخشی از قطعه می تواند به طراحی نامناسب راهگاه، سرعت تزریق یا تهویه مربوط باشد. ایجاد مک یا تخلخل نیز ممکن است به مسیر جریان فلز، حبس هوا یا شرایط انجماد مرتبط باشد.
در فرآیند ساخت قالب دایکست، مرحله اصلاح اهمیت زیادی دارد، زیرا ممکن است پس از تست نیاز به تغییر در راهگاه، سیستم پران، خنک کاری یا حتی بخش هایی از حفره باشد.
پس از اصلاح، تست مجدد انجام می شود تا عملکرد قالب تایید شود. هدف نهایی این است که قالب بتواند در شرایط تولید واقعی، قطعاتی با کیفیت ثابت و کمترین میزان ضایعات تولید کند.
نتیجه گیری
مراحل طراحی قالب دایکست از تحلیل قطعه شروع می شود و با مدل سازی سه بعدی، طراحی راهگاه و خنک کاری، انتخاب فولاد، ماشینکاری، مونتاژ و تست ادامه پیدا می کند. کیفیت هر مرحله روی مرحله بعدی تاثیر مستقیم دارد و یک خطای کوچک در طراحی اولیه می تواند در زمان ساخت یا تولید هزینه زیادی ایجاد کند.
به همین دلیل، موفقیت پروژه فقط به ساخت یک قالب با ابعاد صحیح محدود نمی شود. قالب باید برای شرایط واقعی تولید، تعداد سیکل مورد انتظار، نوع آلیاژ، سرعت تزریق و الزامات کیفی قطعه طراحی شده باشد.
استفاده از نرم افزارهای مهندسی، شبیه سازی فرآیند، ماشینکاری CNC و کنترل دقیق ابعادی، امکان کاهش خطا و افزایش قابلیت اطمینان قالب را فراهم کرده است. در نهایت، یک طراحی اصولی زمانی ارزشمند است که بتواند در کنار کیفیت قطعه، عمر مناسب قالب و هزینه منطقی تولید را نیز تضمین کند.
سوالات متداول
1.ساخت قالب دایکست از کجا شروع می شود؟
این فرآیند با بررسی نقشه و هندسه قطعه، نوع آلیاژ، تلرانس ها، ضخامت دیواره ها و شرایط تولید آغاز می شود. سپس جهت باز شدن قالب و خط جدایش تعیین شده و مدل اولیه شکل می گیرد.
2.چرا طراحی سیستم خنک کاری در قالب اهمیت دارد؟
سیستم خنک کاری برای کنترل دمای قالب و جلوگیری از ایجاد اختلاف دمای شدید استفاده می شود. طراحی مناسب آن می تواند کیفیت قطعه را افزایش داده و زمان سیکل تولید را کاهش دهد.
3.برای ساخت قالب دایکست از چه فولادی استفاده می شود؟
معمولا از فولادهای گرم کار با مقاومت مناسب در برابر حرارت، سایش و شوک حرارتی استفاده می شود. انتخاب گرید دقیق به نوع آلیاژ، شرایط تزریق و تعداد سیکل مورد انتظار بستگی دارد.
4.آیا قبل از ساخت قالب می توان مشکلات طراحی را شناسایی کرد؟
بله. بررسی مدل سه بعدی، کنترل تداخل قطعات و استفاده از شبیه سازی جریان و انتقال حرارت می تواند بسیاری از مشکلات احتمالی را پیش از ماشینکاری مشخص کند.
