وایرکات در قالب سازی چه کاربردی دارد؟
وایرکات قالب سازی یکی از روش های دقیق ماشینکاری برای برش قطعات سخت و ایجاد هندسه های پیچیده در ساخت قالب است. این فناوری با استفاده از سیم نازک و تخلیه الکتریکی، امکان برش دقیق فولادهای سخت کاری شده را با حداقل نیروی مکانیکی فراهم می کند.
در قالب سازی صنعتی، زمانی که دقت ابعادی، کیفیت سطح و اجرای فرم های پیچیده اهمیت زیادی دارد، وایرکات می تواند نقش مهمی در کاهش خطای ساخت و افزایش کیفیت نهایی قالب داشته باشد.

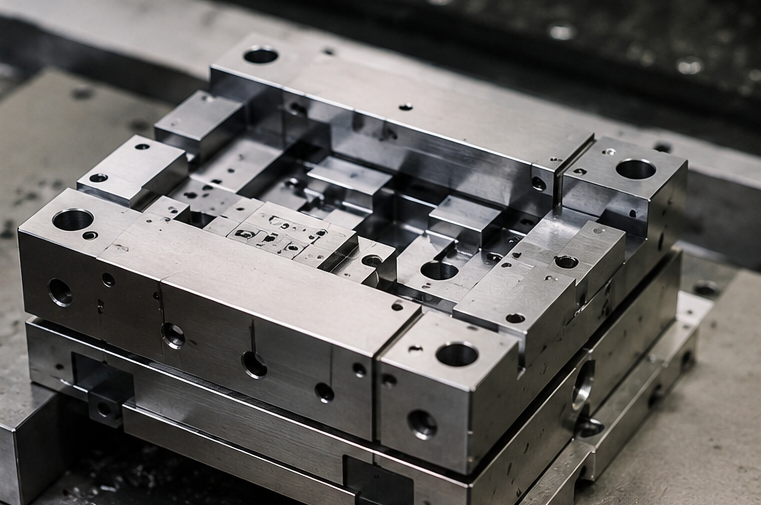

وایرکات در قالب سازی چیست؟
وایرکات یا Wire EDM نوعی ماشینکاری تخلیه الکتریکی است که در آن یک سیم بسیار نازک به عنوان الکترود عمل می کند. این سیم بدون تماس مستقیم با قطعه، از طریق ایجاد جرقه های الکتریکی کنترل شده، بخش مورد نظر از فلز را برش می دهد. به همین دلیل، این فرآیند برای ماشینکاری موادی که سختی بالایی دارند نیز مناسب است.
در فرآیند وایرکات، قطعه کار معمولا درون سیالی دی الکتریک قرار می گیرد و مسیر حرکت سیم توسط سیستم CNC کنترل می شود. تخلیه های الکتریکی متوالی، مقدار بسیار کمی از ماده را در هر مرحله جدا می کنند تا شکل مورد نظر با دقت بالا ایجاد شود.
یکی از ویژگی های مهم وایرکات قالب سازی این است که برای برش فولادهای ابزار، فولادهای سخت کاری شده و برخی آلیاژهای مقاوم، نیاز به اعمال نیروی برشی مستقیم ندارد. در نتیجه، مشکلاتی مانند تغییر شکل ناشی از فشار ابزار تا حد زیادی کاهش پیدا می کند.
البته وایرکات برای تمام عملیات ساخت قالب مناسب نیست. این دستگاه بیشتر برای برش های دقیق، شیارها، سوراخ های خاص، پانچ ها، اینسرت ها و قطعاتی با هندسه پیچیده کاربرد دارد و برای برداشتن حجم زیادی از متریال، معمولا روش اصلی ماشینکاری محسوب نمی شود.

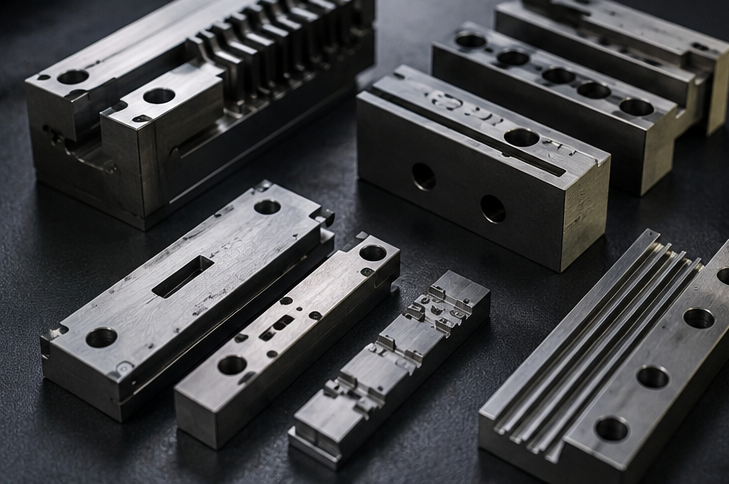

کاربرد های وایرکات در قالب سازی
مهم ترین کاربرد این فناوری، ایجاد قطعاتی است که دقت بالا و هندسه مشخصی دارند و ساخت آنها با روش های معمول ماشینکاری دشوار یا زمان بر است. در بسیاری از قالب های صنعتی، کوچک ترین خطا در ابعاد یک قطعه می تواند روی مونتاژ، حرکت اجزا و کیفیت محصول نهایی تاثیر بگذارد.
وایرکات ساخت قالب در چنین شرایطی امکان کنترل دقیق مسیر برش را فراهم می کند. برنامه دستگاه می تواند بر اساس نقشه مهندسی تنظیم شود و قطعه با تلرانس مشخص تولید شود.
این فرآیند در ساخت قالب های تزریق پلاستیک، قالب های پانچ و برش، قالب های دایکست و برخی تجهیزات صنعتی کاربرد دارد. انتخاب صحیح روش ماشینکاری باید بر اساس جنس قطعه، ضخامت، شکل هندسی و میزان دقت مورد نیاز انجام شود.
برش قطعات دقیق قالب
یکی از مهم ترین کاربردهای وایرکات، ساخت قطعاتی مانند اینسرت ها، پانچ ها، اجزای قالب برش و قطعاتی است که باید با دقت زیادی در کنار یکدیگر قرار بگیرند. در این قطعات، کنترل ابعاد اهمیت زیادی دارد، زیرا حتی اختلاف بسیار کم می تواند باعث ایجاد لقی نامناسب یا اختلال در عملکرد قالب شود.
وایرکات قالب سازی با کنترل عددی مسیر سیم، امکان اجرای برش های دقیق و تکرارپذیر را فراهم می کند. این ویژگی به خصوص در تولید قطعاتی که چند نمونه مشابه از آنها مورد نیاز است اهمیت دارد.
یکی دیگر از مزیت های این روش، امکان ماشینکاری قطعات سخت کاری شده است. در برخی فرآیندهای ساخت، ابتدا قطعه عملیات حرارتی می شود و سپس برای ایجاد ابعاد نهایی به وایرکات سپرده می شود. این روش می تواند احتمال تغییر ابعاد در مراحل بعدی را کاهش دهد.
ایجاد فرم های پیچیده
برش فرم های پیچیده یکی دیگر از کاربردهای مهم این فناوری است. سیم وایرکات می تواند مسیرهای منحنی، زاویه دار و دارای جزئیات هندسی را بر اساس برنامه CNC دنبال کند. همین موضوع باعث شده است که این روش برای تولید قطعاتی که شکل آنها با ابزارهای معمول دشوار است، کاربرد زیادی داشته باشد.
در وایرکات ساخت قالب، امکان کنترل حرکت سیم در مسیرهای مختلف وجود دارد و در برخی دستگاه های پیشرفته، حرکت چند محوره امکان ایجاد فرم های زاویه دار و مخروطی را نیز فراهم می کند.
قبل از شروع عملیات باید نقشه قطعه، تلرانس ها و نقاط مرجع به دقت بررسی شوند. اگر اطلاعات طراحی ناقص باشد، حتی دستگاهی با دقت بالا نیز نمی تواند نتیجه مطلوبی ایجاد کند. بنابراین، کیفیت وایرکات قالب سازی تنها به دستگاه وابسته نیست و طراحی، برنامه نویسی و کنترل ابعادی نیز نقش تعیین کننده دارند.
مزایای وایرکات در ساخت قالب
استفاده از وایرکات می تواند دقت و تکرارپذیری فرآیند ساخت برخی قطعات قالب را افزایش دهد. مهم ترین مزیت این روش، حذف تماس مستقیم ابزار با قطعه است. در نتیجه، نیروی مکانیکی بسیار کمتری به قطعه وارد می شود و احتمال تغییر شکل در اثر فشار ابزار کاهش پیدا می کند.
از طرف دیگر، این روش امکان ماشینکاری فولادهای سخت را فراهم می کند. در قالب سازی، بسیاری از قطعات پس از عملیات حرارتی به سختی بالایی می رسند و ماشینکاری آنها با ابزارهای برشی معمول می تواند دشوار باشد.
مزایای اصلی استفاده از این روش عبارتند از:
- دقت ابعادی بالا در قطعات حساس
- امکان برش فولادهای سخت کاری شده
- قابلیت اجرای فرم های پیچیده
- تکرارپذیری مناسب در تولید قطعات مشابه
- کاهش نیروی مکانیکی وارد شده به قطعه
- امکان ایجاد شیار و برش های ظریف
البته کیفیت نهایی به عواملی مانند نوع دستگاه، وضعیت سیم، تنظیم پارامترهای الکتریکی، کیفیت سیال دی الکتریک، برنامه CNC و مهارت اپراتور بستگی دارد. بنابراین صرف استفاده از دستگاه وایرکات به معنی تضمین کیفیت نیست و کنترل فرآیند اهمیت زیادی دارد.
در پروژه های حرفه ای، مجموعه هایی مانند پارسا قالب با ترکیب طراحی مهندسی، ماشینکاری دقیق و کنترل ابعادی می توانند از این فناوری برای ساخت قطعات حساس قالب استفاده کنند.

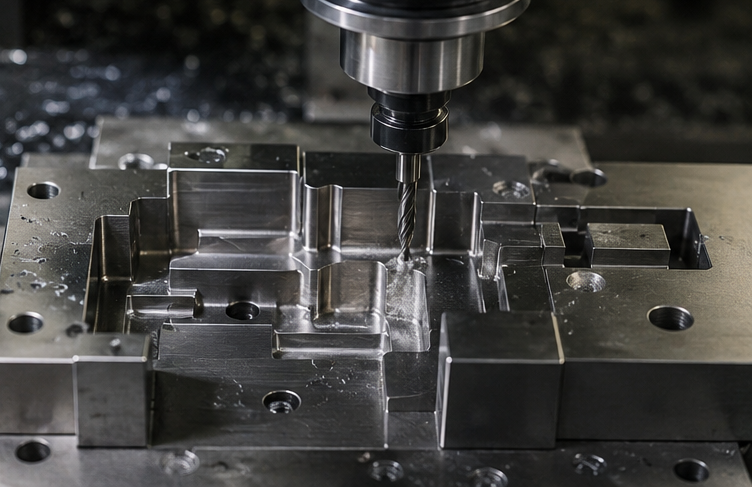

تفاوت وایرکات و CNC در قالب سازی
وایرکات قالب سازی و CNC هر دو از فناوری های کنترل عددی استفاده می کنند، اما روش برداشت ماده در آنها متفاوت است. در ماشینکاری CNC، ابزار برشی با تماس مستقیم با قطعه، متریال را جدا می کند؛ در حالی که وایرکات با تخلیه الکتریکی و سیم نازک عملیات برش را انجام می دهد.
به همین دلیل، هر کدام برای بخش مشخصی از فرآیند ساخت قالب مناسب تر هستند. CNC معمولا برای فرزکاری، سوراخکاری، ایجاد سطوح سه بعدی و برداشت حجم زیاد متریال کاربرد بیشتری دارد. در مقابل، وایرکات برای برش دقیق قطعات، شیارها و هندسه هایی که نیاز به دقت بالا دارند گزینه مناسبی است.
ویژگی | وایرکات | CNC |
روش برش | تخلیه الکتریکی | ابزار برشی |
تماس ابزار با قطعه | ندارد | دارد |
| ماشینکاری فولاد سخت | بسیار مناسب | وابسته به ابزار و شرایط |
فرم های پیچیده | مناسب | بسیار مناسب |
| برداشت حجم زیاد | محدود | مناسب |
کاربرد اصلی | برش دقیق و قطعات حساس | فرزکاری و ماشینکاری عمومی |
| نیروی مکانیکی | بسیار کم | بیشتر |
در ساخت قالب، این دو فناوری معمولا رقیب مطلق یکدیگر نیستند. در بسیاری از پروژه ها، ابتدا CNC برای ایجاد فرم اصلی و برداشتن حجم عمده متریال استفاده می شود و سپس وایرکات برای تکمیل برخی قسمت های دقیق به کار می رود.
هزینه وایرکات ساخت قالب
هزینه وایرکات به یک عامل مشخص وابسته نیست و معمولا بر اساس زمان ماشینکاری، جنس و ضخامت قطعه، پیچیدگی مسیر برش و دقت مورد نیاز تعیین می شود. هرچه قطعه ضخیم تر یا هندسه آن پیچیده تر باشد، ممکن است زمان اجرای عملیات افزایش پیدا کند.
نوع متریال در وایرکات قالب سازی نیز تاثیر قابل توجهی دارد. فولادهای سخت و موادی که ماشینکاری آنها دشوارتر است ممکن است به تنظیمات خاص و زمان بیشتری نیاز داشته باشند. همچنین در پروژه هایی که کیفیت سطح بسیار بالا اهمیت دارد، استفاده از چند مرحله برش می تواند هزینه نهایی را افزایش دهد.
وایرکات ساخت قالب در نگاه اول ممکن است نسبت به برخی روش های معمول هزینه بیشتری داشته باشد، اما مقایسه قیمت تنها بر اساس هزینه ساعتی دستگاه درست نیست. دقت بالا تر، کاهش دوباره کاری، امکان ماشینکاری قطعات سخت و کاهش نیاز به اصلاحات دستی می تواند هزینه واقعی پروژه را کاهش دهد.
اگر هدف، ساخت قطعه ای حساس برای یک قالب صنعتی است، بهتر است پیش از سفارش، درباره روش ماشینکاری، تلرانس قابل دستیابی، زمان تحویل و مراحل کنترل کیفیت با سازنده مشورت شود. این کار از انتخاب روش نامناسب و افزایش هزینه های بعدی جلوگیری می کند.
نتیجه گیری
وایرکات یکی از فناوری های مهم در ماشینکاری دقیق قالب است که برای برش قطعات سخت، ایجاد فرم های پیچیده و تولید اجزای حساس با دقت بالا کاربرد دارد. این روش با استفاده از تخلیه الکتریکی و سیم نازک ، بدون تماس مستقیم ابزار با قطعه عملیات برش را انجام می دهد.
وایرکات قالب سازی زمانی بیشترین ارزش را ایجاد می کند که قطعه به دقت بالا، تلرانس کنترل شده یا هندسه ای پیچیده نیاز داشته باشد. با این حال، این فناوری جایگزین تمام روش های ماشینکاری نیست و در بسیاری از پروژه ها در کنار CNC، سنگ زنی و سایر فرآیندهای ساخت استفاده می شود.
سوالات متداول
1.وایرکات در قالب سازی بیشتر برای چه قطعاتی استفاده می شود؟
برای ساخت پانچ، اینسرت، شیارهای دقیق، قطعات سخت کاری شده و اجزایی با هندسه پیچیده کاربرد زیادی دارد.
2.آیا وایرکات می تواند فولاد سخت کاری شده را برش دهد؟
بله. یکی از مزیت های اصلی این فناوری، امکان برش بسیاری از فولادهای سخت کاری شده بدون نیاز به نیروی برشی مستقیم است.
3.آیا وایرکات از CNC دقیق تر است؟
نمی توان یک روش را در تمام شرایط دقیق تر دانست. وایرکات برای برخی برش های دقیق و قطعات سخت عملکرد بسیار مناسبی دارد، در حالی که CNC برای ماشینکاری سه بعدی و برداشت حجم بیشتر کاربرد گسترده تری دارد.
4.هزینه این فرآیند چگونه محاسبه می شود؟
هزینه معمولا به زمان ماشینکاری، جنس و ضخامت قطعه، پیچیدگی مسیر، تعداد قطعات و دقت مورد نیاز بستگی دارد.
